报警阀组的分类及组成

报警阀组分为湿式报警阀组、干式报警阀组、雨淋报警阀组和预作用装置。

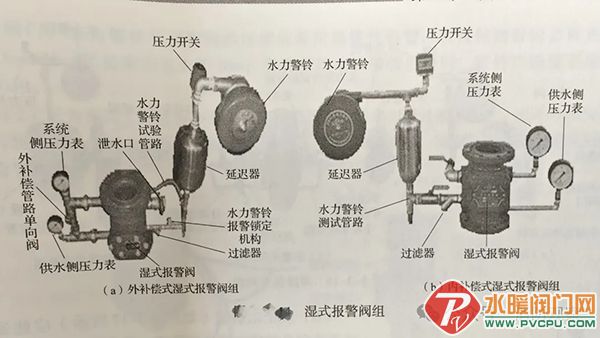

湿式报警阀组介绍

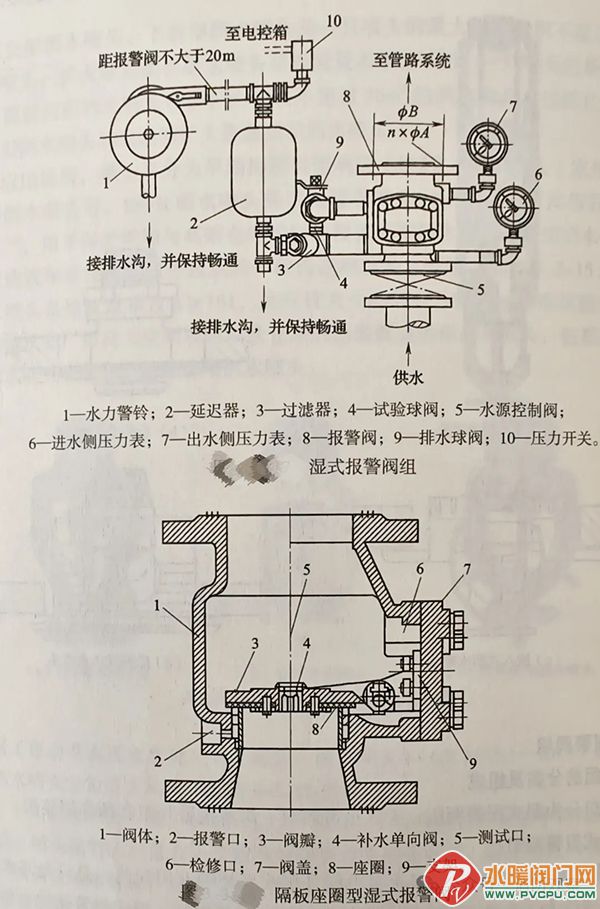

1）湿式报警阀组的组成。湿式报警阀是湿式系统的专用阀门，是只允许水流入系统，并在规定压力、流量下驱动配套部件报警的一种单向阀。湿式报警阀的主要元件为止回阀，其开启条件与入口压力及出口流量有关，它与延迟器、水力警铃、压力开关、控制阀等组成报警阀组，如下图上部分图所示。

2）湿式报警阀的工作原理。湿式报警阀组中报警阀的结构有两种，即隔板座圈型和导阀型。隔板座圈型湿式报警阀的结构如下图下部分所示。

隔板座圈型湿式报警阀上设有进水口、报警口、测试口、检修口和出水口，阀内部设有阀瓣、阀座等组件，是控制水流方向的主要可动密封件。在准工作状态时，阀瓣上、下充满水，水的压强近似相等。由于阀瓣上面与水接触的面积大干下面与水接触的面积，因此阀瓣受到的水压合力向下。在水压力及自重的作用下，阀瓣坐落在阀座上，处于关闭状态。当水源压力出现波动或冲击时，通过补偿器（或补水单向阀）使上、下腔压力保持一致，水力警铃不发出警报，压力开关不接通，阀瓣仍处于准工作状态。补偿器具有防止误报或误动作功能。闭式喷头喷水灭火时，补偿器来不及补水，阀瓣上面的水压下降，当其下降到使下腔的水压足以开启阀瓣时，下腔内的水便向洒水管网及动作喷头供水，同时水沿着报警阀的环形槽进入报警口，流向延迟器、水力警铃，警铃发出声响警报，压力开关开启，发出电接点信号并启动自动喷水灭火系统的供水泵。

3）延迟器的工作原理。如下图所示，延迟器是一个罐式容器，其入口与报警阀的报警水流通道连接，出口与压力开关和水力警铃连接，延迟器入口前安装有过滤器。在准工作状态下，可防止因压力波动而产生误报警。当配水管道发生渗漏时，有可老引起湿式报警阀阀瓣的微小开启，使水进入延迟器。但是，由于水的流量小，进入延器的水会从延迟器底部的节流孔排出，使延迟器无法充满水，不能从出口流向压力开关和水力警铃。只有当湿式报警阀开，经报警通道进入延迟器的水流将延迟器注满并由出口溢出时，才能驱动水力警铃和压力开关。

4）水力警铃的工作原理。水力警铃是一种靠水力驱动的机械警铃，安装在报警阀组的报警管道上。报警阀开启后，水流进入水力警铃并形成一股高速射流，冲击水轮带动铃锤快速旋转，敲击铃盖发出声响警报。水力警铃的构造下图所示。

检查测试要点:

报警阀组

(1)报警阀组应安装在便于操作的明显位置，距室内地面高度宜为1.2m；两侧与墙的距离不应小于0.5m；正面与墙的距离不应小于1.2m；报警阀组凸出部位之间的距离不应小于0.5m。水源控制阀、报警阀组水流标识与系统水流方向应一致。安装报警阀组的室内地面应有排水设施，排水能力应满足报警阀调试、验收和利用试水阀门泄空系统

管道的要求。

(2)报警阀组压力表、排水管和试验阀以及水源控制阀等附件应安装在便于观察、便于操作的位置，水源控制阀应有明显启闭标志和可靠的锁定设施。

(3)湿式报警阀组的安装应使报警阀前后的管道中能顺利充满水，压力波动时，水力警铃不应发生误报警。报警水流通路上的过滤器应安装在延迟器前，且便于排渣操作的位置。

检测验收:
