第五章 水喷雾灭火系统

通过本章的学习，了解水喷雾灭火系统的功能及用途，水喷雾灭火系统的各部件检查内容及方法，水喷雾灭火系统的安装调试与检测验收程序，水喷雾灭火系统的维护管理要求。

第一节  系统构成

第二节  系统组件安装前检查

第三节  系统安装调试与检测验收

第四节  系统维护管理

考点汇总

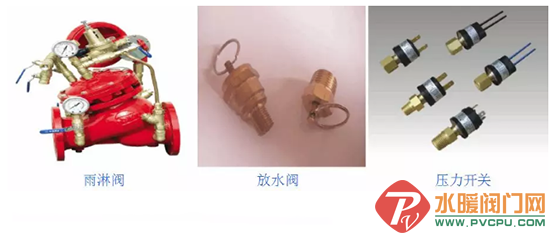

考点一：组成构件

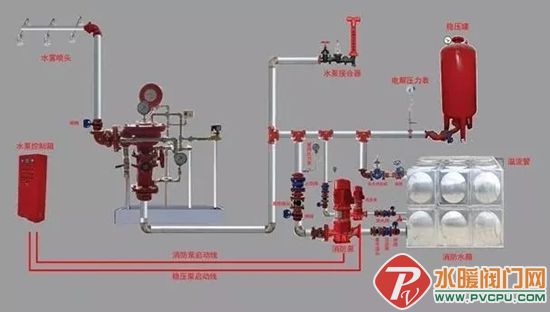

水喷雾灭火系统是由水源、供水设备、管道、雨淋阀组、过滤器和水雾喷头等组成，向保护对象喷射水雾灭火或防护冷却的灭火系统。

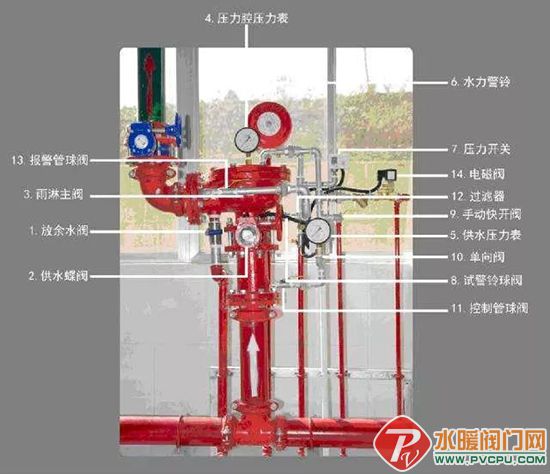

考点二：报警阀组安装

1.报警阀组安装应注意以下几点：

①报警阀组可采用电动开启、传动管开启或手动开启。

②报警阀组的观测仪表和操作阀门的安装位置应便于观测和操作。

③报警阀组手动开启装置的安装位置应在发生火灾时能安全开启和便于操作。

④压力表应安装在报警阀的水源一侧。

考点三：系统调试

1.系统调试方法

①自动和手动方式启动的雨淋阀，应在 15s 之内启动；公称直径大于 200mm 的报警阀调试时，应在 60s之内启动；报警阀调试时，当报警水压为 0.05MPa，水力警铃应发出报警铃声。

②对火灾自动报警系统的各种探测器输入模拟火灾信号，火灾自动报警控制器应发出声光报警信号并启动水喷雾灭火系统。

③采用传动管启动的水喷雾系统联动试验时，启动一只喷头或试水装置，雨淋阀打开，压力开关动作，水泵启动。

④调试过程中，系统排出的水应通过排水设施全部排走。

考点四：系统检测与验收

1.报警阀组的验收：

①报警阀安装地点的常年温度应不小于 4℃。

②水力警铃的设置位置应正确。测试时，水力警铃喷嘴处压力不应小于 0.05MPa，且距水力警铃 3m 远处警铃声强不应小于 70dB。

③控制阀均应锁定在常开位置。

2.喷头验收

各种不同规格的喷头的备用品，其数量不应小于安装总数的 l％，且每种备用喷头不应少于 5 个。

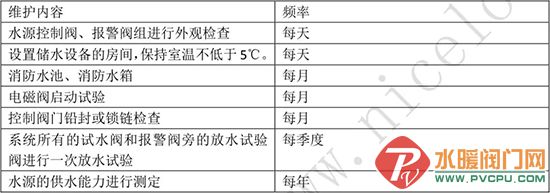

考点五：系统维护管理
