消防施工都有哪几块,你清楚吗?
今天,国源鸿就给大家介绍一下消防工程的施工内容~
消防工程施工大致分7大系统:
1、消防水灭火系统
2、火灾自动报警系统
3、防排烟系统
4、应急疏散系统
5、气体灭火系统
6、泡沫灭火系统
7、防火分隔

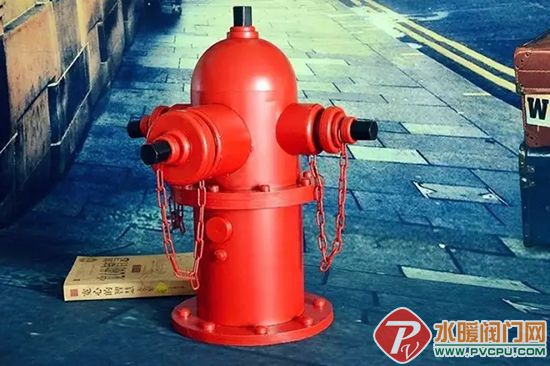

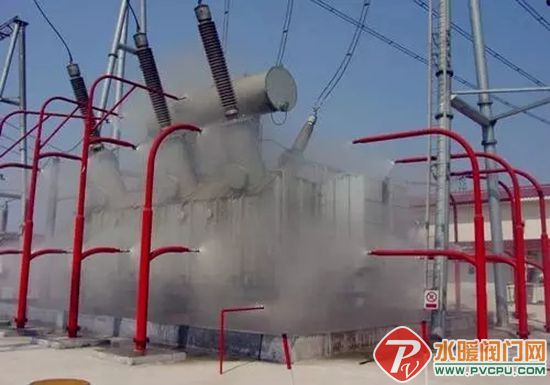

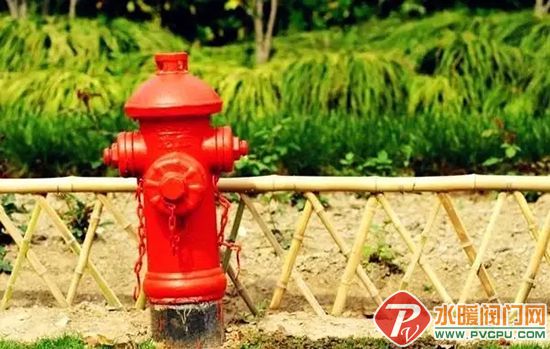

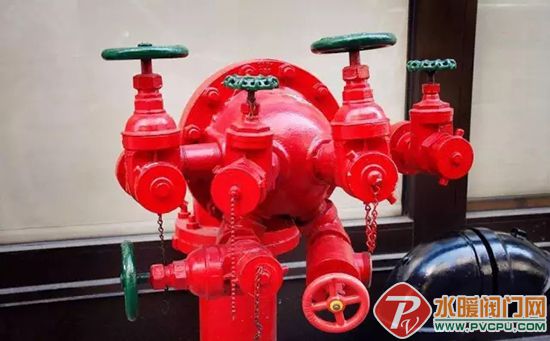

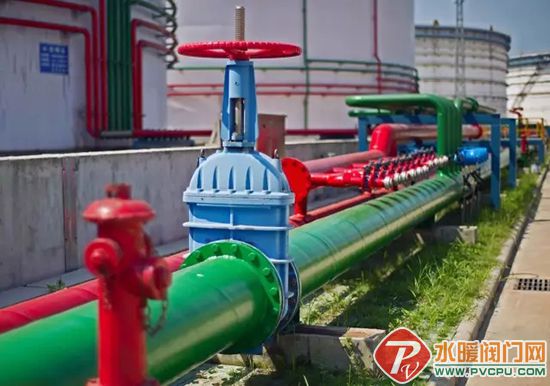

水灭火系统包括:室内消火栓系统、室外消火栓系统、喷淋系统,消防水泡、水幕、细水雾等。
防排烟系统包括:正压送风系统和排烟系统。
应急疏散系统包括:应急照明和疏散指示。

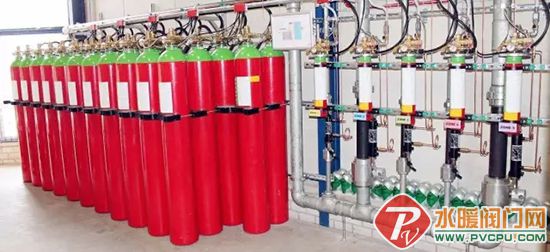

气体灭火系统包括:二氧化碳灭火系统,七氟丙烷灭火系统、气溶胶灭火系统和IG541等。
防火分隔就是防火墙、防火门、防火卷帘的统称。当然还有一些其他小项类似钢结构防火处理、超细干粉等。
⑴自动喷水灭火系统报警阀、水流指示器、运传式蝶阀、水泵结合器等主要组件的规格号应符合设计要求,配件齐全,表面光洁、无裂纹、启闭灵活有出厂合格证。
⑵喷洒头的规格、类型、动作温度应符合设计要求,丝扣完整,感温包无破碎松动、易熔片无脱落和松动,有产品出厂合格证。
⑶消火栓箱体的规格类型应符合设计要求,箱体表面平整、光洁。金属箱体方正,无锈蚀、无划伤。栓阀外观无裂纹、启闭灵活、关闭严密、密封填料完好、有产品出厂合格证。
质量要求在消防管道验收前,应对消防管道及其它设备部件进行检查,对不符合设计和验收要求的必须返工整改。

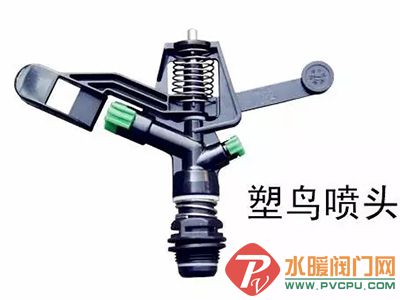

⑴喷头安装
①喷头安装应在系统试压、冲洗合格后进行。
②喷头安装时宜采用专用的弯头、三通。
③喷头安装时,不得对喷头进行拆装、改动,并严禁给喷头附加任何装饰性涂层。
④喷头安装应使用专用扳手,严格利用喷头的框架施拧;喷头的框架、溅水盘产生变形或和原件损伤时,应采用规格、型号相同的喷头更换。
⑤当喷头的公称直径小于10mm时,应在配水干管或配水管上安装过滤器。
⑥安装在易受机械损伤处的喷头,应加设喷头防护罩。
⑦喷头安装时,溅水管与吊顶、门、窗、洞口或墙面的距离应符合设计要求。
⑧当通风管道宽度大于1.2时,喷头应安装在其腹面以下部位。
⑨当喷头安装在不到顶的隔断附近时,喷头与隔断的水平距离和最小垂直距离应符合规定。

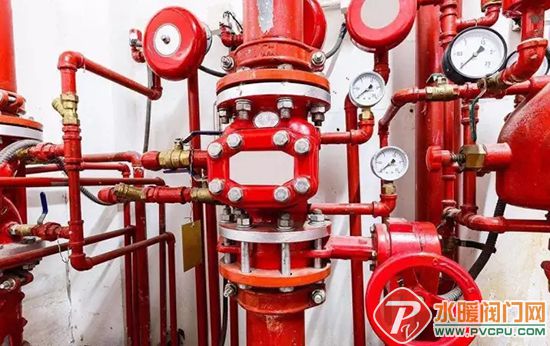

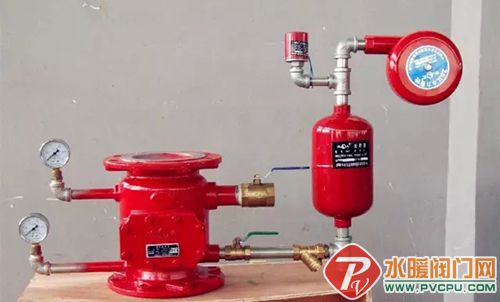

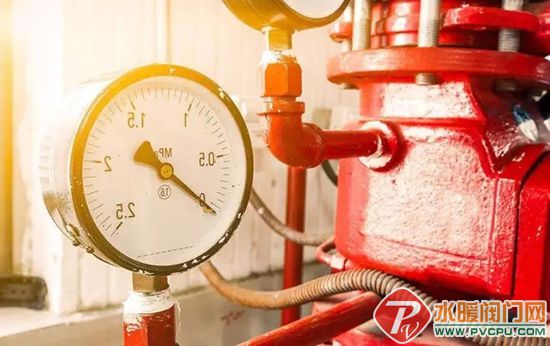

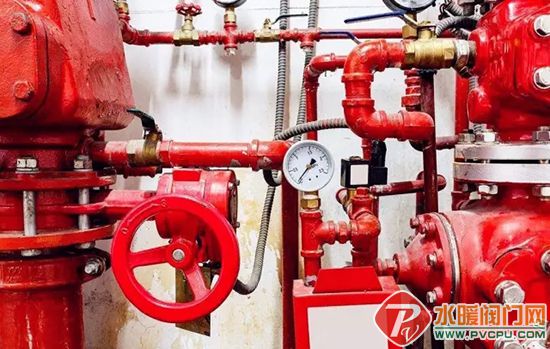

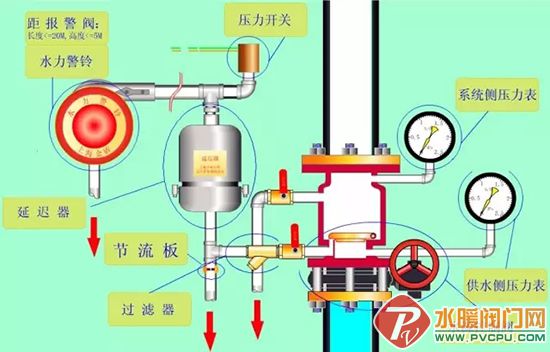

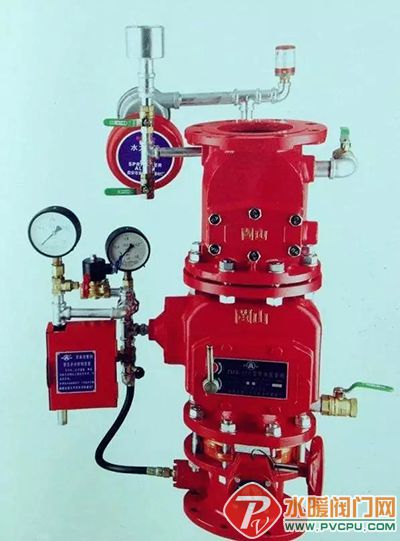

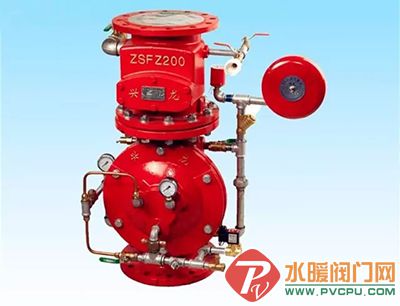

⑵报警阀组安装
①报警阀组的安装应先安装水源控制阀、报警阀,然后应用再进行报警阀辅助管道的连接。水源控制阀、报警阀与配水干管的连接,应使水流方向一致。
报警阀组安装的位置应符合设计要求;当设计无要求时,报警阀应安装在便于操作的明显位置,距室内地面高度宜为1.2m;两侧与墙的距离不应小于0.5m正面与墙的距离不小于1.2m.安装报警阀组件的安装应符合要求。

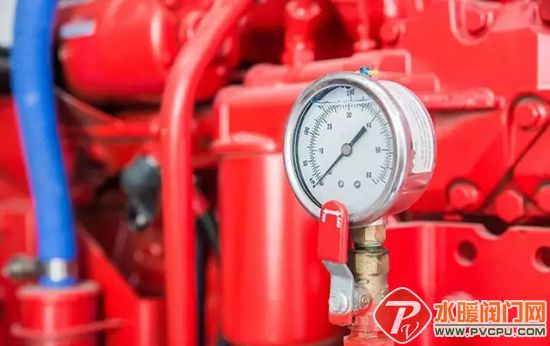

②压力表应安装在报警阀上便于观测的位置。
③排水管和试验阀应安装在便于操作的位置。
④水源控制阀安装应便于操作,且应有明显开闭标志和可靠的锁定设施。
⑤湿式报警阀组的安装应符合要求。
⑥应使报警阀前后的管道中能顺利充满水;压力波动时,水力警铃不应发生误报警。
⑦报警水流通路上的过滤器应安装在延迟器前,而且是便于排渣操作的位置。

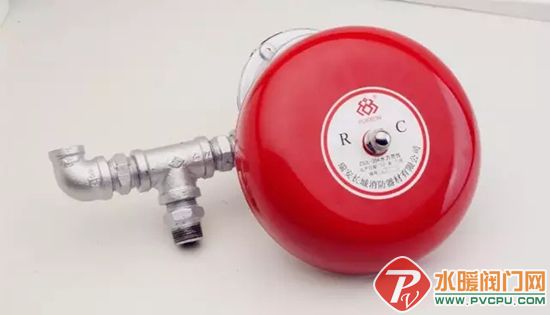

⑧水力警铃应安装在公共通道或值班室附近的外墙上,且应安装检修、测试用的阀门。水力警铃和报警的连接应采用的镀锌钢管,当镀锌钢管的公称直径为15mm时,其长度不应大于6m;当镀锌钢管的公称直径为20mm时,其长度不应大于20m,而且安装后的水力警铃启动压力不应小于0.05Mpa.
⑶水流指示器的安装
①水流指示器的安装应在管道试压和冲洗合格后进行,水流指示器的规格、型号应符合设计要求。
②水流指示器应竖直安装在水平管道上侧,其动作方向应和水流方向一致;安装后的水流指示器浆片、膜片应动作灵活,不应与管壁发生碰擦。

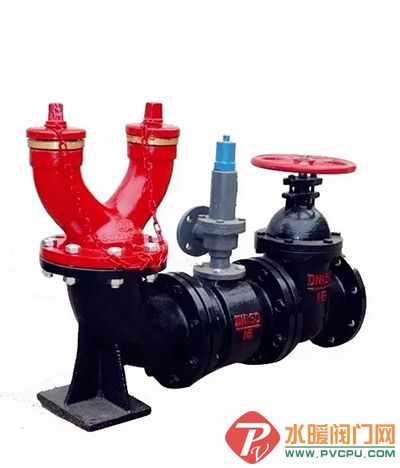

⑷消防水泵接合器安装

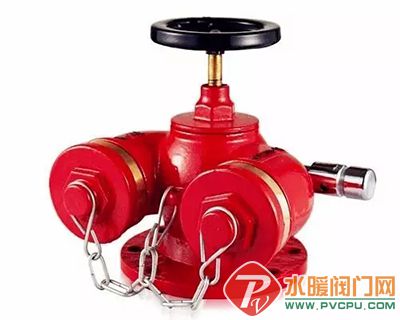

①消防水泵接合器的组装应按接口、本体、联接管、止回阀、安全阀、放空管、控制阀的顺利进行。止回阀的安装方向应使消防用水能从消防水泵接合器进入系统。
②消防水泵接合器的安装应符合规定。
③应安装在便于消防车接近的人行道或非机动车行驶的地段。
④地下消防水泵接合器应采用铸有“消防水泵接合器”标志的铸铁井盖,并在附近设置指示其位置的固定标志。
⑤地上消防水泵接合器应设置与消火栓区别的固定标志。
⑥墙壁消防水泵接合器的安装应符合设计要求。
设计无要求时,其安装高度宜为1.1m;与墙上的门、窗、孔、洞的净距离不应小于2.0m,且不应安装在玻璃幕墙下方。
⑦地下消防水泵接合器的安装,应使进水口与井盖底面的距离不大于0.4m,且不应小于井盖的半径。
⑸箱式消火栓的安装应栓口朝外,阀门距离地面、箱壁的尺寸符合施工规范规定,水龙带与消火栓和快速接头的绑扎紧密,并卷折挂在持盘上和支架上。
⑹消防水系统调试
①一般规定
a、系统调试应在系统施工完成后进行。
b、系统调试应具备下列条件:
Ⅰ消防水池、消防水箱已储备设计要求的水量。
Ⅱ系统供电正常。
Ⅲ消防气压给水设备的水位、气压符合设计要求。
Ⅳ湿式喷水灭水系统管网内充满水,阀门均无泄漏。
Ⅴ与系统配套的火灾自动报警系统处于工作状态。
②调试内容和要求
a、系统调试应包括下列内容:
Ⅰ水源测试
Ⅱ消防水泵调试
Ⅲ稳压泵调试
Ⅳ报警阀调试
Ⅴ排水装置调试
Ⅵ联动试验
b、水源测试应符合下列要求:
Ⅰ按设计要求核实消防水箱的容积、设置高度及消防储水不作它用的技术措施。
Ⅱ按设计要求核实消防水泵接合器的数量和供水能力,并通过移动式消防水泵做试验进行验证。
c、消防水泵调试应符合下列要求:
Ⅰ以自动或手动方式启动消防水泵时,消防水泵应在5min内投入正常进行。
Ⅱ以备用电源切换时,消防水泵应在1.5min内投入正常进行。
Ⅲ稳压泵调试时,模拟设计启动条件,稳压泵应立即启动;当达到系统设计压力时,稳压泵应自动停止进行。
d、报警阀调试应符合下列要求:
湿式报警阀调试时,在其试水装置处放水,报警阀应及时动作;水力警铃应发出报警信号,水流指示器应输出报警电信号,压力开关应接通电路报警,并应启动消防水泵。
e、排水装置调试应符合下列要求:
Ⅰ开启排水装置的主排水阀,应按系统最大设计灭火水量做排水试验,并使压力达到稳定。
Ⅱ试验过程中,从系统排出的水应全部从室内排水系统排走。
f、联动试验应符合下列要求,并按附录C进行记录:
Ⅰ采用专用测试仪表或其它方式,对火灾自动报警系统的各种控测器的输入模拟火灾信号,火灾自动报警控制器发出声光报警信号屏启动自动喷水灭火系统。
Ⅱ启动一只喷头或以0.94~1.5L/s的流量从末端试水装置处放水,水流指示器、压力开关、水力警铃和消防水泵等应及时动作并发现相应的信号。
Ⅲ临时高压给水系统,通过启动消防水泵,测量系统最不利点试水装置的流量、压力应符合设计要求。
Ⅳ当采用市政管网给水系统时,应按高压给水系统或临时高压给水系统的要求进行试验,流量、压力应符合设计要求。

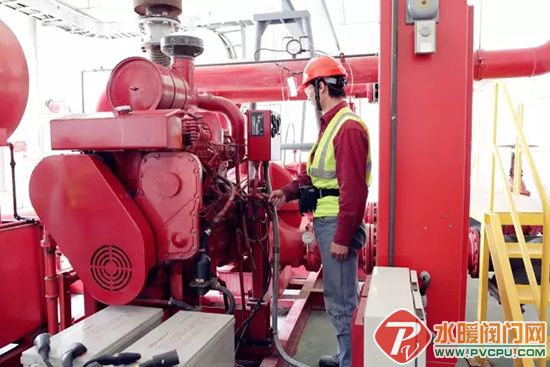

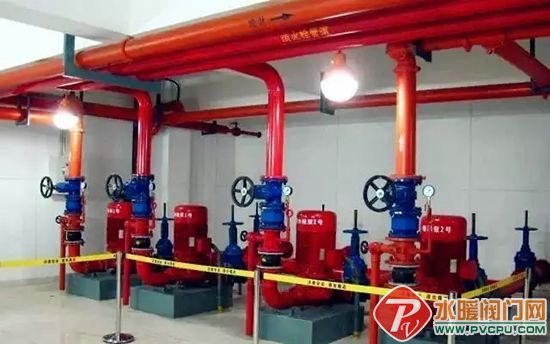

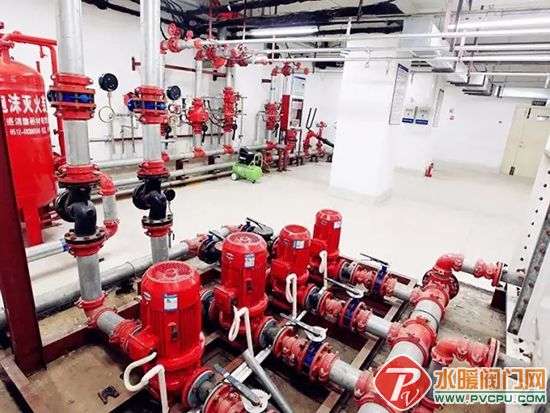

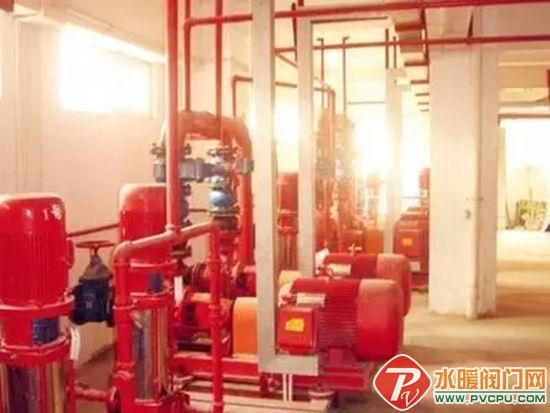

g、消防泵房的验收应符合下列要求:
Ⅰ消防泵房设备的应急照明、安全出口应符合设计要求。
Ⅱ工作泵、备用泵、吸水泵、出水管及出水管上的泄压阀、信号阀等的规格、型号、数量应符合设计要求;当出水管上安装闸阀时应锁定在常开位置。
Ⅲ消防水泵应采用自灌式引水或其它可靠的引水措施。
Ⅳ消防水泵出水管上应安装试验用的放水阀及排水管。
Ⅴ备用电源、自动切换装置的设置应符合设计要求。
Ⅵ设有消防气压给水设备的泵房,当系统气压下降到设计最低压力时,通过压力开关信号应启动消防水泵。
Ⅶ消防水泵接合器数量进水管位置应符合设计要求,消防水泵接合器应进行充水试验,且系统最不利点的压力、数量应符合设计要求。
h、消防水泵验收应符合下列要求:
Ⅰ分别开启系统的每一个末端试水装置,水流指示器、压力开关等信号装置功能均应符合设计要求。
Ⅱ打开消防水泵出水管上放水试验阀,当采用主电源启动消防水泵时,消防水泵应启动正常;关掉主电源,主、备电源应能正常切换。
i、管网验收应符合下列要求:
Ⅰ管道的材质、管径、接头及采取的防腐、防冻措施应符合设计规范及设计要求。
Ⅱ管网排水坡度辅助排水设施,应符合本规范第5.1.9条的规定。
Ⅲ系统最末端、每一分区系统末端或每一层系统末端应设置的末端试水装置、预作用和干式喷水灭火系统设置的排气阀应符合设计要求。
Ⅳ管网不同部位安装的报警阀、闸阀、止回阀、电磁阀、信号阀、水流指示器、减压孔板、节流管、减压阀、压力开关、柔性接头、排水管、排气阀、泄压阀等均符合设计要求。
Ⅴ干式喷水灭火系统容积大于1500L时设置的加速排气装置应符合设计要求和本规范的规定。

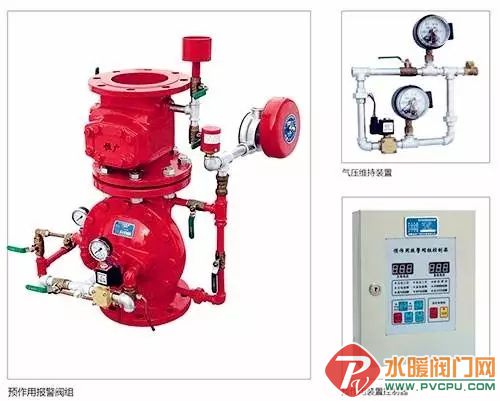

Ⅵ预作用喷水灭火系统充水时间不应超过3min。
Ⅶ报警阀后的管道上不应安装有其它用途的支管或水龙头。
Ⅷ配水支管、配水管、配水干管设置的支架、吊架和防晃支架应符合本规范第5.1.7条的规定。
j、报警阀组的验收应符合下列要求:
Ⅰ声报警阀组的各组件,应符合产品标准要求。
Ⅱ打开放水试验阀,测试的流量、压力应符合设计要求。
Ⅲ水力警铃的设置位置应正确。测试时,水力警铃喷嘴处压力不应小于0.05Mpa,且距水力警铃3m远处警铃声声强不应小于70dB。

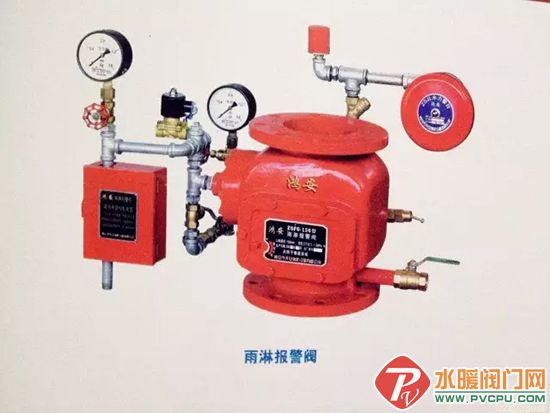

Ⅳ打开手动放水阀或电磁阀时,雨淋阀组动作应可靠。
Ⅴ控制阀均应锁定在常开位置。
Ⅵ与空气压缩机或火灾报警系统的联动程序,应符合设计要求。
k、喷头验收应符合下列要求:
Ⅰ喷头的规格、型号,喷头安装间距,喷头与楼板、墙、梁等的距离应符合设计要求。
Ⅱ有腐蚀性气体的环境和有冰冻危险场所安装的喷头,应采取防护措施。
Ⅲ有碰撞危险场所安装的喷头应加防护罩。
Ⅳ喷头公称动作温度应符合设计要求。
Ⅴ系统进行模拟灭火功能试验时,应符合要求。
Ⅵ报警阀动作,警铃鸣响。
Ⅶ水流指示器动作,消防控制中心有信号显示。
Ⅷ压力开关动作,信号阀开启,空气压缩机或排气阀启动,消防控制中心有信号显示。
Ⅸ电磁阀打开,雨淋阀开启,消防控制中心有信号显示。
Ⅹ消防水泵启动,消防控制中心有信号显示。
Ⅺ加速排气装置投入运行。
Ⅻ其它消防联动控制系统投入运行;区域报警器、集中报警控制盘有信号显示。(来源:国源鸿检测)
