一、什么是耐火窗?
《建筑设计防火规范》GB50016-2014中5.5.32条规定:“建筑高度大于54米的住宅建筑,每户应有一个房间符合下列规定:1、应靠外墙设置,并应设置可开启外窗;2、内外墙体的耐火极限不应低于1.00h,该房间门宜采用乙级防火门,外窗的完整性不宜低于1.00h。”6.7.7条规定:“除采用B1级保温材料且建筑高度不大于24m的公共建筑或采用B1级保温材料建筑高度不大于27m的住宅建筑外,建筑外墙上门、窗的耐火完整性不应低于0.50h”。因此,常说的耐火窗就是应用在建筑外墙上,具有一定耐火完整性要求的窗。
二、耐火窗和防火窗的区别
防火窗是满足GB16809-2008标准要求的窗,标准要求包括:外观质量、防火玻璃、尺寸偏差、抗风压性能、气密性能、耐火性能。
耐火窗是设置在建筑外墙上,具有一定的耐火完整性。除具备普通外窗三性及保温等要求,必要时还应满足相应的国标要求(如GB/T 8478-2008《铝合金门窗》等),但消防验收时着重要求耐火完整性方面的要求。
三、检测标准
在《建筑设计防火规范》GB50016-2014条文说明中(第301页和第329页)要求:本条规定有耐火完整性要求的外窗,其耐火性能可按照现行国家标准《镶玻璃构件耐火试验方法》GB/T12513-2006对非隔热性镶玻璃构件的试验方法和判定标准进行测定。
《防火窗》GB 16809-2008中防火窗的耐火性能试验方法和判定标准也直接引用了《镶玻璃构件耐火试验方法》GB/T12513-2006的相应条款,因此GB/T 12513-2006《镶玻璃构件耐火试验方法》和GB16809-2008《防火窗》两个标准都满足要求。区别如下:
1.按GB/T 12513-2006只能检测耐火性能,而按照GB16809-2008可以只检测耐火性能,也可以按防火窗检测全部项目。
2.按GB/T 12513-2006只需要送1个样品,按GB16809-2008可以只检测耐火性能也只需要送检1个样品,按防火窗检测全部项目需要送检2个样品(按照标准9.2条规定2个样品分别用于检测不同的项目)。
3.活动式耐火窗,按GB/T 12513-2006不需要检测自动关闭性能,按GB16809-2008需要检自动关闭性能,要求:试验前,窗扇处于开启状态,耐火试验后60 s(含60 s)内可靠地自动关闭,否则不合格。
四、基本情况
目前耐火窗常见的有:钢质耐火窗、断桥铝耐火窗、铝合金耐火窗和塑钢耐火窗。钢质耐火窗一般参照非隔热防火窗的做法,断桥铝等材质的耐火窗一般会在会在窗框或骨架内设置钢衬或铝衬来增加强度,有的还填充浇注料来增强耐火性能。GB/T 31433-2015《建筑幕墙、门窗通用技术条件》第5.1.5条规定:“对有耐火完整性要求的外门窗,所用玻璃最少有一层复合GB 15763.1的规定,塑料外门窗、钢塑复合外门窗、钢塑共挤外门窗、铝塑共挤外门窗型材所用加强钢或铝衬应连接成封闭的框架,并在玻璃镶嵌槽口内采取受火后能防止玻璃脱落的措施”。

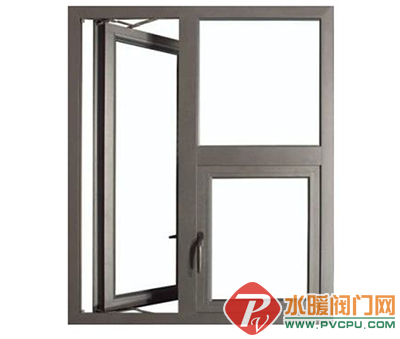

铝合金耐火窗
五、制作要点
1.玻璃要采用与耐火窗级别匹配的防火玻璃,一般采用单片非隔热防火玻璃,中空非隔热防火玻璃,复合非隔热防火玻璃。由于成本和透光性要求,复合非隔热防火玻璃采用的比较少,由于外窗隔热节能要求,单片非隔热防火玻璃采用的也不是很多,大部分采用中空非隔热玻璃。中空非隔热玻璃,一般为由2~3层玻璃,中间为空气层,其中1层玻璃为防火玻璃,其余的为普通钢化玻璃。
常见结构一:(向火面至背火面):5~8mm
Low-E镀膜钢化玻璃+12 mm空气层+5~8 mm单片非隔热型防火玻璃;
常见结构二:(向火面至背火面):5~8 mm Low-E镀膜钢化玻璃+12 mm空气层+9 mm复合防火玻璃(3 mm+1 mm防火胶+5 mm钢化玻璃)。因此对于中空玻璃的防火玻璃一般设置在背火面。
2.在缝隙或压条处采用膨胀密封件,特别是非钢质的耐火窗,一般会大量使用膨胀密封件,来阻止火焰由缝隙蔓延至背火面。膨胀密封件建议采用防火硅酮密封胶,不要采用普通的玻璃密封胶。防火硅酮胶主要应用在防火玻璃与防火棉条的接触部位,以及防火玻璃与型材或压条之间的缝隙部位,常温下用于保障耐火节能门窗的气密性能和水密性能,同时在火灾发生时,不会因热辐射产生的高温而发生自燃
3.活动窗要选自动闭窗装置,该装置一般由闭窗器和热敏感元件组成,处于开启状态的耐火窗受火后,热敏元件动作,窗扇失去支撑,在闭窗器的作用下关闭。
4.防火锁和防火插销。耐火试验时,活动式耐火窗自动关闭后,不允许人为锁闭窗扇,因此完全靠闭窗器的力来保持耐火窗关闭,因此试验中很容易窗扇变形窜火或在热流作用下开启导致不合格。因此选用的防火锁,最后能够在关闭时自动锁闭窗扇,或者在窗扇和窗框上设置自动防火插销,窗扇关闭后可以自动上锁。
六、检测机构
目前检测机构常见为国家固定灭火系统和耐火构件质量监督检验中心(天津中心)和国家防火建筑材料质量监督检验中心(四川中心),但耐火窗属于非强制性认证产品,因此具备消防产品检测资质的地方检测机构都可以检测并出具报告,但要注意出具报告检测机构的公信力和影响力以及报告图纸的详细程度,最好提前与产品使用方和验收或备案机构沟通,以免造成不必要的麻烦。
