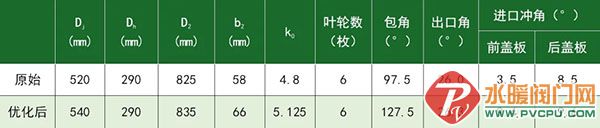

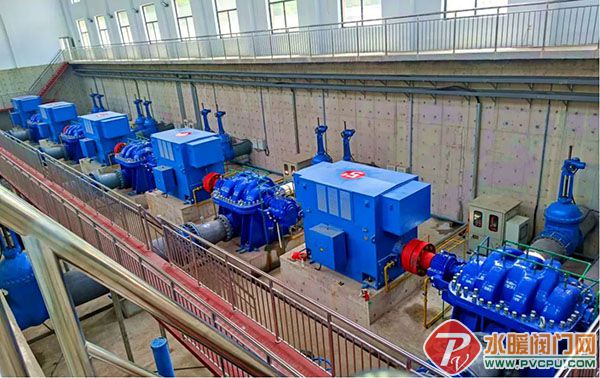

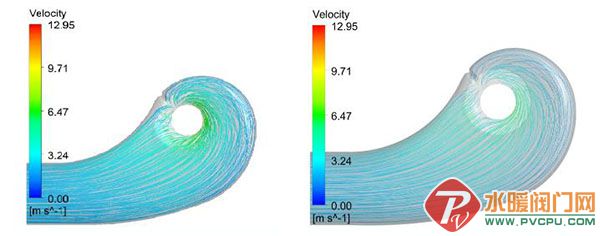

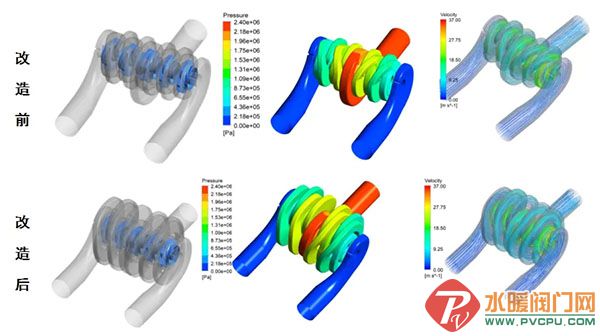

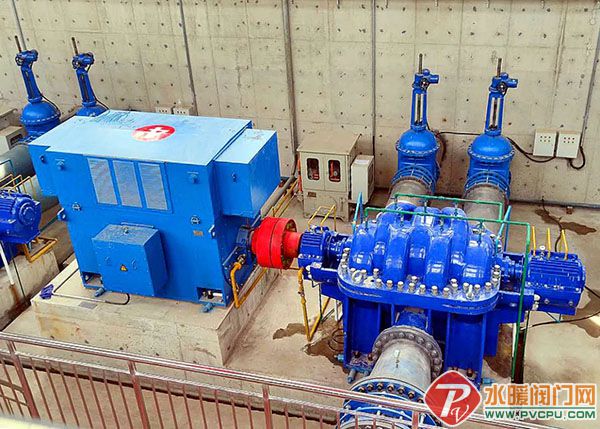

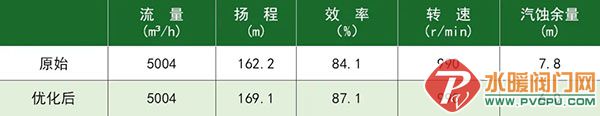

EASTPUMP 运城市部官扬水改扩建工程项目于2021年10月开工建设,总投资7.93亿元,主要建设四级十三站和输水渠道85.5公里,整个项目共分3期进行建设。项目建成后,设计提水流量由原来的每秒1.36立方米增加为每秒5.56立方米,年提水量可达5469万立方米,灌溉面积由原来的5.65万亩增加至20.61万亩,惠及平陆、盐湖13万多名群众,将极大改善当地的农业生产条件,增加农民收入,提高农业综合生产能力。 东方泵业DFMS泵主要服务于该扩建工程二级站,单机流量5004m3/h,扬程165m,功率3550KW,总计5台泵。 EASTPUMP 东方泵业多年来一直关注黄河用泵方面使用情况,并积累总结成功经验。此次结合运城市部官扬水改扩建工程二级站现场实际使用条件,对我公司DFMS泵进行升级改造。 A、首级叶轮进行改造优化。 首级叶轮主要参数对比表 改造前压力分布图 改造后压力分布图 B、首级进水半螺旋流道优化,降低NPSHr。 改造前速度矢量 改造后压力分布图 C、优化后性能预测结果。 改造前后泵组压力和速度矢量图 DFMS600-93×2性能预测结果 A、轴承部件结构改进 改进后的轴承部件由滑动轴承和滚动轴承组成,滑动轴承承受径向力,滚动轴承承受轴向力;滚动轴承由一对推力调心滚子轴承组成,推力调心滚子推力轴承远强于角接触轴承组合,具有自动调心功能,因此可以承受较大的对准误差、重载轴向力,可保证承载轴向力能力更强,使用更可靠、寿命更长;新型滑动轴承采用球面轴瓦,当轴因载荷变形时,轴瓦的球面能自动调心;整体采用压力循环润滑,稀油站利用油泵将润滑油从油池中抽出来,经过管道压送到所需润滑的轴承处,油通过轴承润滑后,在轴承体油室中不会形成集油,又通过回油管路回到原来的油池中,形成循环油系统,润滑方法可靠、效果好,并能很好地冷却轴承;新型滚动轴承还配置两个甩油环,保证因稀油站故障引起的轴承缺油损坏;本实用新型轴承体下方设计冷却水腔室结构保证油温度冷却效果,轴承上盖设计散热片,保证轴承散热;新型油密封采用轴承隔离器密封,压装轴承隔离器更可靠,保证润滑油不泄漏。 改造后轴承结构 EASTPUMP 在运城市部官扬水改扩建工程二级站,我公司提供的5台DFMS600-93×2新型改造泵于2024年6月正式投入使用,服务于民生项目。该项目泵运行稳定,噪音小、振动低,各项性能参数均能满足现场要求。新轴承结构的使用使得泵在停、启过程中轴向无明显窜动,泵轴承无异常噪音,轴承温升缓慢,油封无泄漏。我公司将为后期泵的运行提供全方位的售后服务与指导,确保泵的安全稳定运行。 单泵运行图 泵房整体布置图
