01
项目概况 / EBARA
多项世界首创

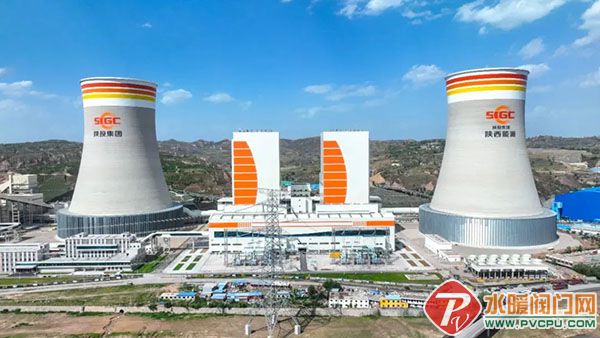

陕投集团清水川煤电一体化电厂三期扩建工程位于陕西省榆林市府谷县,是国家重点建设的陕北至湖北±800千伏特高压直流输电工程配套电源点和陕西省重点建设项目,建设2台1000MW高效超超临界间接空冷燃煤机组,其中5号机组已于2024年1月15日投产发电。项目“双投”后,清水川能源总装机容量达到460万千瓦,预计年发电量230亿度以上,成为国内装机容量最大的煤电一体化企业和全国第六、西北地区最大的火力发电企业。
该项目在建设中运用一项“世界首创”、两项“世界首例”,创造一项“世界纪录”:世界首创冷源损失余热回收技术,有效降低机组冷源损失;世界首例零号高加全负荷投入技术和全抽汽10级回热技术,有效提高机组效率;世界首例百万机组“四塔合一”技术,有效节约用地,消除视觉污染;全面优化设备系统和总平面布置,项目用地仅26.9公顷,创同规模工程世界最少用地。
目前,该项目两台机组主要指标优良,机组实现清洁、低碳、安全、高效运行,外送电力能够有效满足湖北用电负荷增长需求,对于保障“陕电入鄂”、促进陕北资源优势转化为经济优势、推动区域经济社会协调发展有着重要意义。
(以上图文来源:清水川能源)
02
荏原锅炉给水泵组 / EBARA
荏原淄博为该项工程(5号、6号机组)供应了4台套荏原DCS型水泵作为主给水泵,4台套荏原KS型水泵作为汽泵前置泵以及4台套荏原GBH型变速齿轮箱。
给水泵配置
本期工程共装设2台机组,每台机组配置2×50%BMCR容量的汽动主给水泵。锅炉主给水泵与其前置泵组成锅炉给水泵组,它向锅炉连续供水并向锅炉过热器、再热器及汽轮机高压旁路提供冷却水;在机组启动及各工况正常运行时,给水泵组能够满足汽机低负荷至最大负荷给水参数的要求。
荏原团队全力保障
根据项目实际需求,荏原项目团队制定了科学合理的技术方案,确保给水泵组能够在最大工况点连续长期运行,满足锅炉各种运行工况下锅炉给水的需要量。同时,对给水泵组在额定工况点下流量、扬程、效率等各项参数均予以充分保证,在最大工况点下的流量、扬程和效率给予保证。
壳体采用高强度、抗汽蚀的材料;叶轮材料采用抗汽蚀的不锈钢,转子进行高速动平衡试验;汽动主给水泵采用迷宫密封,使泵在运行时保持良好的密封性。
其中,5号机组已于2024年1月15日实现投产发电,荏原锅炉给水泵组投运至今,运行高效稳定;6号机组配置锅炉给水泵于4月完成现场调试,为该项工程全面投产,圆满实现“双机双投”提供了坚实保障。
03
荏原供货设备特点 / EBARA

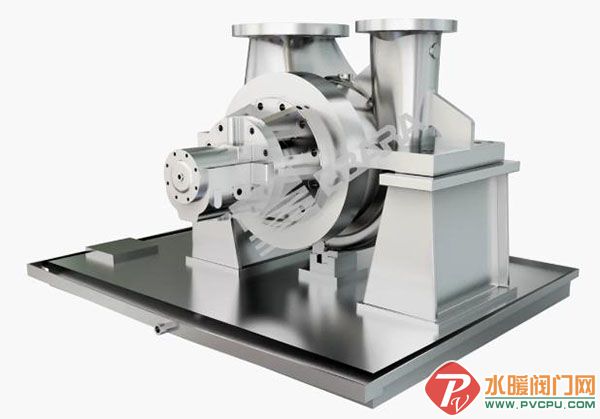

荏原DCS/DCD卧式双壳体多级泵
DCS/DCD型泵为卧式、多级双壳体高压离心泵。
芯包结构为节段式。
DCS首级叶轮为单吸式结构;DCD首级叶轮为双吸式结构。
该泵在高温、高压状态下,也能够高效持久稳定运行,使用寿命长,维护保养方便,可根据客户需求进行定制化设计,满足各种应用场景需求。
荏原KS型卧式单级双吸泵
转子两端支承、径向剖分、壳体中心线支承结构,重载设计,减少高温影响。
灵活设计,适用介质范围宽泛。
所有部件能够最大限度实现互换性。
低NPSH、高效率。
荏原GBH变速齿轮箱
卧式安装,可增速、减速使用。
