东方泵业1400潜水轴流泵助力潍坊中央商务区雨水排涝泵站

2023-11-15 15:03:23 来源：


项目背景：

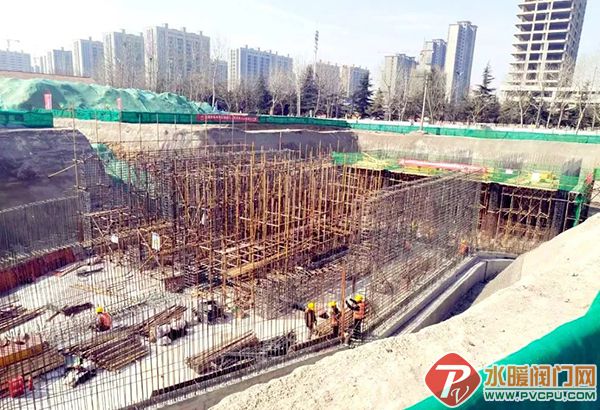

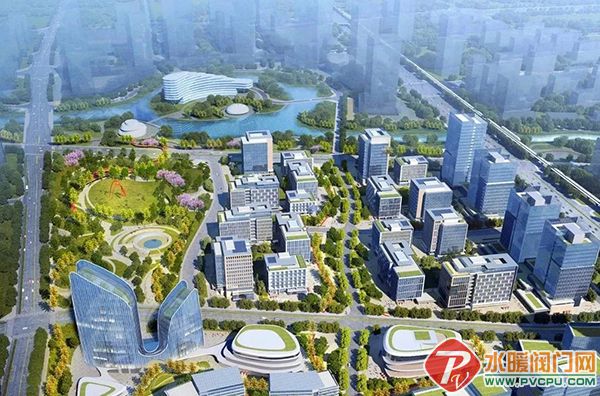

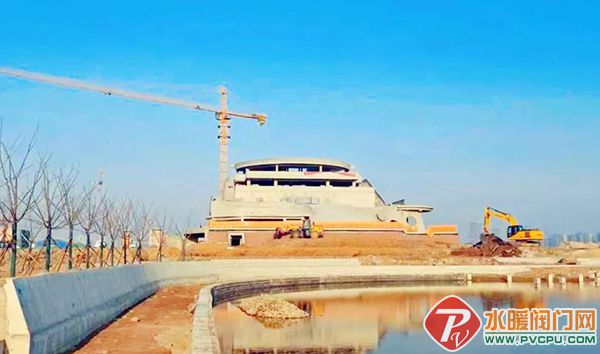

潍坊市中央商务区雨水排涝泵站位于北海路与引潍总干渠东南角，上游承接2孔3.3×3m雨水箱涵，下游出水排入明月川生态廊道闸后。泵站规模为20m3/s，为中型泵站。泵房采用湿式泵房，共布置4台潜水轴流泵，总装机功率2240kW。内涝防治设计标准：30年一遇，2小时排干。

2 (8).jpg

东方泵业解决方案：

潍坊市中央商务区雨水排涝泵站，东方泵业成功中标4台1400DFZQ70潜水轴流泵，单泵流量5356.6L/s、扬程7.29m、功率560kW。项目设计初期，东方泵业派出技术骨干力量给予全方位的技术支持，多次与设计院商讨确定最佳方案。生产初期，东方泵业南通公司生产技术部门联合分公司共同复核项目现场已定型井筒安装尺寸，保证水泵配套井筒到达现场后能一次性安装到位。共同确保水泵安装、使用效果。

产品优势：

东方泵业潜水轴流泵是将潜水电机技术、轴流泵技术结合而产生的新型机电一体化产品，既保持了轴流泵本身的特点，又利用潜水电机技术，克服了传统轴流泵电机冷却、散热、密封等难题，其主要特点如下：

优秀的水利模型：

水力模型采用国内优秀水力模型，制作精良，通过大量的业绩及模型试验作为依据可以准确的预测真机性能，水力模型具有效率高、流量系数大、高效区宽、汽蚀性能好等优点，保证了用户的使用。

2 (5).jpg

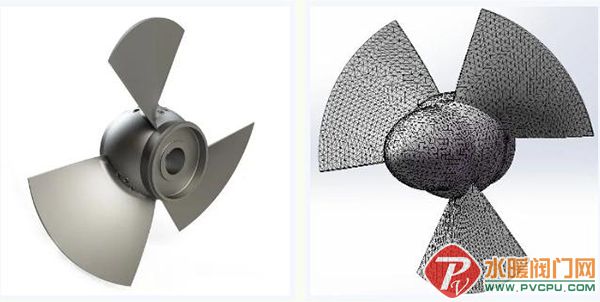

叶轮部件三维模型叶轮部件水力分析

安装、拆卸方便：

潜水轴流泵采用机电一体化结构，现场安装时只需将水泵吊入井筒、引出电缆、盖上井筒盖、接上电源就可运行泵。保养拆解时仅需将电缆接口断开、取下井筒盖即可将整泵吊出。

运行效果好：

潜水轴流泵整泵潜入水下运行，水流从电机周围流过，电机冷却良好。并且运行时整体在水下，对外界的声音污染较小。

可靠性高：

水泵采用双重机械密封，可靠保证密封性；轴承设计合理、润滑充分，使用寿命长；电机采用F级绝缘，耐高温，水泵内设有各种温升保护、监测、渗漏等报警装置，通过控制柜内的专用保护模块进行连锁控制，保证机组正常运行。

2 (4).jpg

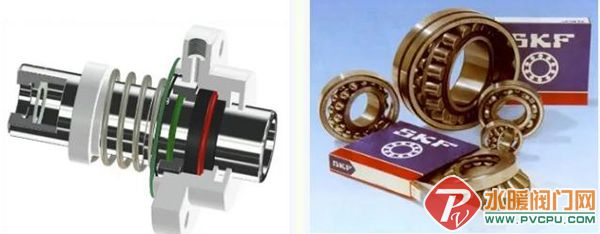

机械密封轴承

质量严格把控：

每个零部件严格按照公司流程进行生产和检验控制，水力部件利用三座标测量仪进行尺寸检验及型面检查。除此之外，金相分析、硬度分析、超声波或射线探伤等技术手段为东方产品质量提供有力保障。

2 (3).jpg

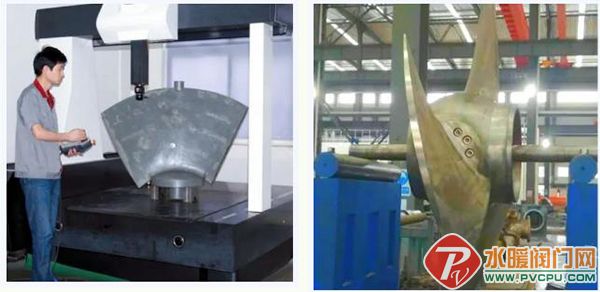

叶片型线检查叶轮部件静平衡试验

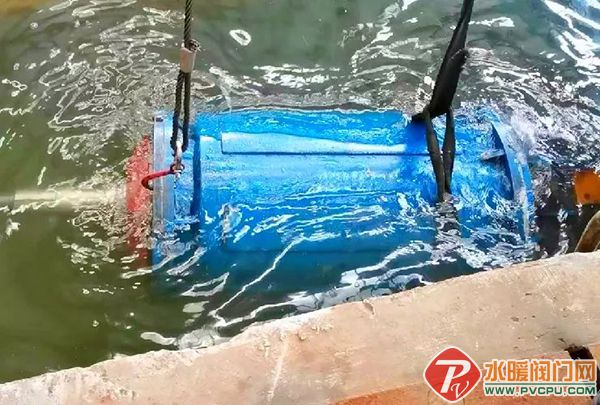

潜水电机密封试验

井筒安装方案：

此次水泵采用钢制井筒悬吊式安装，配有东方泵业专门设计的电缆保护装置，能大大延长潜水电缆在水中使用寿命、减小电缆因受水流冲刷、随水流晃动造成损坏的概率。并兼顾到防止水泵抬机功能。

测试平台：

东方泵业拥有世界先进的大型水泵测试站，现场面积4888㎡，水池总容量16000m³。最大测试流量48m³/s，最高测试压力16MPa，最大机组测试功率8000kW，最大变压器容量16000KVA，测试中心动力变配电采用变频运行系统，可供电电压0.2-10KV测试站采用工频和变频（5 ～ 60Hz）两套运行系统，可检测口径Φ200～Φ3000mm，6个台位可同时进行水泵测试。同时，全自动上位机测控系统布置8个现场探头，可实现对测试现场全方位监控，自动生成双语测试报告，最大起重能力100T，起吊高度17m，可以对重要工业领域的大型立式泵、卧式泵进行真机试验。

测试效果：

水泵在厂内进行真机性能测试，该项目所有潜水轴流泵性能完全符合项目设计要求和使用要求。

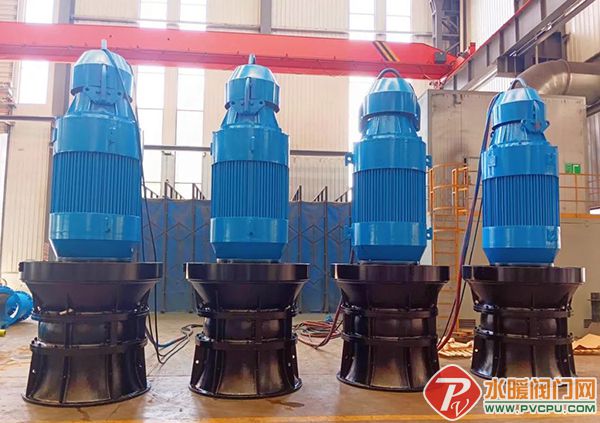

装配完成图

未来，东方泵业将持续助力国内和国际防洪排涝工程，为各项目提供最佳的设计方案、最优质的产品、最贴心的服务，为人类的防洪排涝体系的建设贡献东方力量。
