快速竞价编号：商（快速竞价）-26- 0412-008

一、快速竞价条件

本物资采购项目已按要求履行了相关报批及备案等手续，资金已落实，具备快速竞价采购条件，现对其进行快速竞价采购。

二、项目概况与招标范围

1、种类及规模：26大类双隔膜计量泵

2、技术标准：满足现行有效标准及技术参数表中要求。

3、质量要求：所供产品质量合格，符合标准要求。

4、服务要求：(1)、保证所供产品为合格产品，并提供相应的资料；

(2)、质保期：自货到验收合格之日起一年。质保期内因产品质量问题发生的一切费用及相关法律责任均由卖方承担。质保期过后，产品出现质量问题，在接到买方通知后48小时必须赶到现场进行处理。

5、其他要求：详见货物需求一览表。

三、投标人资格条件：

1、本次招标不接受联合体报价；

2、必须是注册独立法人实体、有独立的开户银行及帐号、具备一般纳税人资格的供应商。且在能源一号网26大类准入，状态为正常的。（提供能源1号网截屏）

3、法定代表人为同一个人的两个及两个以上法人，母公司、全资子公司及其控股公司，都不得在同一货物讯价时同时报价;

4、生产经营活动中无违法、违规记录；

5、法律、行政法规规定的其他条件。

6、投标人必须满足技术规格书所有要求。

四、招标文件的获取

本项目以电子版形式发布询价文件，供应处商务中心在冀东油田供应处微信公众号发布快速竞价公告及询价文件，不再发售纸质询价文件，凡有意投标者，请于2023年4月17日至2023年4月19日（早8:30分前）,将询价文件发至指定电子邮箱

标书发布联系人：薛辉 电话：0315-8763716

电子邮件：1736654563@qq.com

业务联系人：温骅  电话：0315-8763513 电子邮件：475973034@qq.com

五、询价文件的递交

1、询价文件递交截止时间：2023年4月19日 08：30（北京时间）。

2、投标文件递交方式：发送到指定电子邮箱：1736654563@qq.com

2.1询价文件的递交，需要提供电子版（excle版本和加盖公章的扫描件两种版本）

2.2 邮件的命名请以：“26大类双隔膜计量泵”命名。

3、逾期发送的或者未发送到指定邮箱的询价文件，招标人不予受理。

六、发布公告的媒体

1、本次快速竞价公告及询价文件将发布在冀东油田供应处“jdytgyc”微信公众号上，请各投标人及时关注。

2关注方式：扫描二维码或搜索微信公众号“jdytgyc ”关注冀东油田供应处微信公众号。

七、开标

开标时间：2023年4月19日 08：30（北京时间）

开标地点：冀东油田物资供应公司业务大厅二楼会议室

组织部门：冀东油田物资供应公司商务中心

地 址： 河北省唐山市曹妃甸区新城大街120号

邮 编： 063200

八、定标

投标人报出一次性不能修改的报价，在满足物资供货要求的条件下，低价者中标。

九、其他注意事项

1、扫描二维码或搜索微信公众号“jdytgyc ”关注冀东油田供应处微信公众号。

2、询价文件发送指定邮箱：1736654563@qq.com

如有问题及时联系标书发布联系人：薛辉   电话：0315-8763716

冀东油田供应处商务中心

2023年4月19日

附件：

技术规格书：

目 录

第一部分 工程概况和要求................................................................................................................................................... 3

1 工程概述............................................................................................................................................................................... 3

2 范围......................................................................................................................................................................................... 3

3 定义......................................................................................................................................................................................... 3

4 项目总体要求...................................................................................................................................................................... 4

第二部分 现场条件.................................................................................................................................................................. 6

1 环境条件............................................................................................................................................................................... 6

2 安装场所............................................................................................................................................................................... 7

3 介质......................................................................................................................................................................................... 7

4 其他条件............................................................................................................................................................................... 7

第三部分 主要技术要求........................................................................................................................................................ 9

1 应用的规范和标准............................................................................................................................................................. 9

2 供货范围及界面............................................................................................................................................................... 10

3 设计制造............................................................................................................................................................................. 10

4 检测和试验........................................................................................................................................................................ 12

5 备品、备件及专用工具................................................................................................................................................. 13

6 铭牌...................................................................................................................................................................................... 14

7 涂漆、包装和运输.......................................................................................................................................................... 15

8 提交文件............................................................................................................................................................................. 16

9 技术服务............................................................................................................................................................................. 18

10 验收........................................................................................................................................................................................ 19

11 售后服务.............................................................................................................................................................................. 19

12 其他特殊要求..................................................................................................................................................................... 20

13 保证和担保.......................................................................................................................................................................... 20

第四部分 数据单..................................................................................................................................................................... 21

第一部分 工程概况和要求

1 工程概述

冀东堡古 2 储气库扩大先导试验部署 3 口注气井、3 口注采井，注气规模为150×104Nm3/d， 其中 3口老井总注气量 30×104Nm3/d，3 口新井总注气量 120×104Nm3/d。注入气源来自中国 石油唐山 LNG 接收站；注气压缩机采用 1 台165×104Nm3/d 4800kW 电驱往复式压缩机；新建一座放空规模为 165×104Nm3/d 的火炬系统。

本工程设置 3 口注采井，采用加热节流工艺，设计采气规模 30×104Nm3/d。老井利旧 1

台 19MPa 120kW 电加热器，新井新建 1 台 40MPa 200kW 电加热器。

采出低压油气水通过 XPG2 至NP3-2LP 混输管道输送至 NP3-2LP 平台。NP3-2LP 平台进 行气液分离，湿气增压后通过南堡联合站至 NP3-2LP 平台输气管道输送至南堡联合站进行净 化处理，处理后的商品气进入南唐管线外销。

本工程建设1 条双向输气管道（同时满足扩大先导试验阶段及正式建库阶段）：XPG2 平 台至中国石油唐山 LNG 接收站管道。双向输气管道长约 6.6km，管径 D711mm，设计压力10MPa。改造 1 座站场（中国石油唐山 LNG 接收站）。

2 范围

本技术规格书为冀东堡古 2 储气库扩大先导试验工程所用计量泵在设计、制造、材料、测试、检验、运输和验收等方面的最低要求。

3 定义

本技术规格书用到的名称定义如下： 项目：冀东堡古 2储气库扩大先导试验工程 业主：中国石油冀东油田公司 设计：中国石油工程建设有限公司华北分公司

制造商：一个进行或控制产品设计、制造、评定、处理和存储等阶段，使其能对产品持续地符合有关要求负责，并在这些方面承担全部责任的位于一个或若干个固定点法人组织。

投标人：是指按照招标方的要求参与成套设备/材料投标的公司或制造商。 技术规格书：业主和设计提供的完整的技术规定，包括所附的数据单等。 数据单：是根据各工程项目实际情况，填入的用于订货的参数。 质保期：是指投标人承诺的对所供产品因质量问题而出现故障时提供免费维修及保养的时

间段。

4 项目总体要求

4.1 资质要求

所有设备的制造商工厂均需获得营业执照。（对技术规格书进行响应时应提供复印件）4.2制造商须具有国际或国内认证机构颁发的有效的 GB/T19001 或 ISO9001 质量体系认证证书（提供复印件）、GB/T24001 或ISO14001 环境管理体系认证证书（提供复印件），且 在中国国家认证认可监督管理委员会的认证认可业务信息统一查询平台可查（附网站查询结果 截图）。

4.3 投标人应提供 5 年以上现场有效应用的业绩表。业绩表中所列出的计量泵应与本工程情 况类似，例如：相近流量、相近压力等级的设备，国内或国外业主名称、联系电话、供货年份 及业主使用的反馈情况。

4.4 投标人所提供的各种设备材料及附件必须是 2022 年01 月01 日以后生产的，在此之前生 产的设备材料严禁使用在本工程上。

4.5 投标人应提供良好的售后服务和技术支持，包括现场安装、维修、检查，并有技术支持人 员。

4.6 投标人需递交简介，内容包括为本项目设计、制造、供货、提供售后服务和技术支持的投 标人、制造商。

4.7 投标人提供的设备及其配件应符合相关国标或行（部）标规定，并经相关管理部门认定的 检验机构鉴定合格的产品。

4.8 投标承诺

4.8.1 投标人职责 本工程是一个完整的系统，投标人应从整个项目顺利投产的角度来统筹设计、选择、制造、

供应计量泵，并提供售后服务和技术支持。 投标人为相关材料的总成方，对计量泵及其配件产品的质量、可靠性、使用寿命、包装、

合同规定的运输、技术服务与相关责任应进行承诺。该承诺被认为是合同需执行的内容。

4.8.2 提供资料

1）投标人及制造商应具有有效的 GB/T19001 或 ISO9001 质量体系认证证书（提供复印件）、GB/T24001  或 ISO14001 环境管理体系认证证书（提供复印件）。

2）投标人需递交简介，内容包括为本项目设计、供货、提供售后服务和技术支持的投标

人、主要设备生产厂家、制造商、部门、工厂。

4.8.3 质量承诺 投标人应对计量泵及其配件产品的设计、制造、供货、检查和试运调试负有全部责任， 保

证所提供的计量泵及其配件产品满足国家和行业有关标准和规范以及技术条件的要求。计量泵及其配件产品选用的材料和零件应该是全新的、符合质量要求的，不存在任何影响

到性能的缺陷。 业主使用时发生性能不合格等质量问题和合同规定的运输中出现的质量问题，投标人要赔

偿由此带来的所有损失和费用。要求投标人对上述情况做出保证。在业主选用设备适当和遵守保管及使用规程的条件下，在质保期内计量泵及其配件产品因

投标人设计、制造质量而发生损坏和不能正常工作时，投标人应该免费为业主更换或者修理， 如因此而造成业主人身和财产损失的，投标人要赔偿由此带来的所有损失和费用。

投标人应从系统长周期运行的角度来统筹设计、选择、制造和供应，以及提供售后服务和技术支持，应利用目前最适用、经济、安全可靠的技术确保计量泵的安全可靠运行。对现场安 装、维修、检查，投标人应有一定的技术支持能力。

4.8.4 进度承诺 投标人供货时间应满足本工程的进度要求。投标人应对计量泵及其配件产品的供货进度与

相关责任进行承诺。该承诺被认为是合同需执行的内容。

4.8.5 变更及解释 业主和设计保留变更及解释本技术条件的权利，所有变更以书面形式通知投标人。 4.8.6 技术规格书应答要求

投标人对本规格书必须逐条做出明确答复，应逐条回答“满足”或“不满足”，并给出所提供 产品的详细技术数据，对诸如“已知”、“理解”、“注意”、“同意”等不明确、不具体的答复视为 不满足。对有技术指标要求的，应写出具体技术数据、指标和做出详细说明，不得仅以“满足 什么的标准”或“满足”为答复。如有异于本规格书要求的，应论述其理由。

4.9 对投标人应答的验证手段和欺诈处理在开标以后的所有时间内，业主保留对投标人提供的投标资质、认证等证明文件进行验证

的权力，如发现与事实不符，可立即废除该标书；对于已经授予中标函的，招标方有权取消授 标函，并将视对工程的影响保留索赔的权利；对于已经签订合同的，招标方将保留索赔的权利。

第二部分 现场条件

1 环境条件

唐山属温带半湿润季风气候，气候温和，全年日照 2600-2900 小时，年平均气温 12.6℃， 无霜期180-190 天，常年降水 500-700mm，降霜日数年平均 10天左右。

1）风

全年平均风速 3.4m/s，冬季以北和西北风为主，夏季以南风为主，偏西南风与东南风次之。本区设计风速见表 1-1。

表 1-1 设计风速

南堡滩海地区风向、风力季节变化明显，冬春季节风力较大，北、西北风为主，夏秋季节

风力相对较弱，以南风为主。冬季平均风速：4.3m/s。

2）气温

年平均气温 12.6℃，极端最高气温 43.7℃，极端最低气温-20.0℃以下（曾记录到-25.2℃）。 该区的年温差在 30℃，月温差为 7～9℃。

表1-2  曹妃甸 30 年月平均气温和降水

3）降水及雷暴日数

南堡滩海地区年平均降水量 649.9mm，最大年降水量 821.6mm，最小年降水量 472.2mm， 年降水量变化率 11%～27%。

根据 2008 年 10月唐山市气象局提供的数据，唐海 1998 年至 2007年内雷暴日数分别为：

38、26、27、33、28、29、31、31、29、24。

4）大气压力 冬季：102.6kPa 夏季：100.4kPa 5）地震

本区是地震多发区，为地震Ⅶ度烈度区，基本地震加速度值为 0.15g，设计地震分组为第 三组。

6）冻土深度 最大冻土深度 80cm。 7）海拔

海拔 2~4m。8）相对湿度

最冷月平均相对湿度 55%，最热月平均相对湿度 63%。

2 安装场所

室外地上模块内/橇内安装。

3 介质

介质：缓蚀剂 密度：900~1099kg/m3 粘度：10~18cp温度：常温

4 其他条件

1）可提供动力电源和辅助电源

动力电             10kV (-10%~10%)，50Hz(－2%，＋2%)，三相

动力电             380V（-15%~+10%），50Hz(－2%，＋2%)，三相 辅助电                   220V（-15%~+10%），50 Hz(－2%，＋2%)，单相

UPS 电源          220V(－5%，＋5%)，50Hz±0.5%

2）工厂空气/仪表空气

管网压力             操作/设计      0.4~0.8/1.2MPag

管网温度             正常/设计      10~50/-19~65℃

露点                               ≤-40℃（@0.6MPag）

含油量                             ≤0.01 mg/m3

最大粒径                           ≤0.01mm

总颗粒含量                         ≤0.01 mg/m3

3）氮气

管网压力             操作/设计      0.4~0.8/1.2MPag

管网温度             正常/设计      10~50/-19~65℃

露点                               ≤-40℃（@0.6MPag）

纯度                              ≥99.0%

第三部分 主要技术要求

1 应用的规范和标准

本技术规格书指定产品应遵循的规范、标准及法规主要包括但不限于以下所列范围，投 标人应遵循以下标准、规范的最新有效版本：

GB/T700 《碳素结构钢》

GB/T 1348 《球墨铸铁件》

GB/T 2100 《通用耐蚀钢铸件》

API Std 675 《容积泵-石油、化学和天然气工业用容积控制式（泵）》

GB/T 29531 《泵的振动测量与评价方法》

GB/T 29529 《泵的噪声测量与评价方法》

GB/T 13306 《标牌》

JB/T 4711 《压力容器涂敷与运输包装》

GB/T 13384 《机电产品包装通用技术条件》

JB/T8687 《泵类产品 抽样检验》

JB/T 4297 《泵产品涂漆技术条件》

JB/T 6880.1 《泵用灰铸铁件》

HG/T 20592~20635 《钢制管法兰、垫片、紧固件（美洲体系）》

GB 755 《旋转电机 定额和性能》

GB/T 1032 《三相异步电动机试验方法》

GB/T 10069.1 《旋转电机噪声测定方法及限值 第 1 部分:旋转电机噪声测定方法》

GB/T 4208 《外壳防护等级（IP 代码）》

SY/T 667 《石油设施电气设备场所Ⅰ级 0区、1 区和 2区的分类推荐作法》

SY/T 0043 《石油天然气工程管道和设备涂色规范》

《中国石油天然气股份有限公司 油气田站场目视化设计规定 油 堪[2017]374 号》

其它未列出的与本产品有关的规范、标准及法规，投标人有义务向业主提供。 所有规范和标准均应为项目采购期内有效的最新版本。

2  供货范围及界面

制造商应根据订购方提供的计量泵数据表中的数据选择泵及配用电机，供货范围应该包括 但不限于以下范围：

1）泵及配套防爆电机（包括联轴器和防护罩）、泵的底座；

2）泵的隔膜，隔膜破裂指示器，脉冲阻尼器；

3）每台泵入口配带检验柱、配套阀门，每台泵配带出口微启式安全阀；

4）所有供货设备进出口的配对法兰、螺栓、螺母及垫片；

5）泵地脚螺栓、螺母及垫片。泵固定在钢结构框架上，投标人提供的地脚螺栓形式应能适 用于钢结构框架内固定；

6）提供试运行时需要的备品备件、两年的备品备件、配套维修检测所需的特殊专用工具， 应列出详细清单并逐项报价；

7）投标人应随机提供每台泵的技术文件。

8）投标人供货界面为虚线框内所有设备，见图 1。

图 1计量泵供货界面

3 设计制造

3.1 总则

3.1.1计量泵的设计与制造应遵循本技术规格书及相关标准规范的要求。 泵的电机应获得中国国家强制性产品认证证书（CNCA-C23-01:2019）。（对技术规格书 进行响应时应提供以上证书截图）。

3.1.1 所有的投标文件和资料及图纸均应该按规格书要求进行编制和提供，但不限于此。

3.1.2 所有投标文件和图纸使用国际单位制：SI。

3.1.3 设备应能满足本技术规格书规定的全部性能要求。数据单上指明的性能是针对单台泵 的要求。

3.1.4设备应能在本技术规格书规定的所有现场条件下正常运行，应选用防冻机泵润滑油，并 应提供润滑油型号。

3.1.5 设备应设计和制造成在满负荷条件下，寿命不低于 25 年。泵机组应能够无故障连续运行

寿命至少 3 年（易损件除外）。

3.2 主要技术要求

3.2.1 技术参数

排量：0~100L/h排压：32.0MPag 台数：1 台

3.2.2 工艺专业

3.2.2.1 工作性能及技术要求

1）泵的运行条件应满足相关数据表中的有关规定。

2）在距泵 1m 处检测的最大噪声应小于 85dB。

3）最高排压时，泵的排量仍能满足需要的排量。

4）泵壳的各部分应按能承受泵数据表中规定的最大允许工作压力设计，进口和出口法兰 应与泵壳构成一个整体。 5）泵进出口管线配对法兰、螺栓、螺母和垫片等。配对法兰为带颈对焊法兰，执行标准 HG/T20615-2009。法兰应为突面带颈对焊法兰或环连接面带颈对焊法兰（压力等级＜ Class900为突面带颈对焊法兰，压力等级≥Class900 为环连接面带颈对焊法兰）。螺栓选用全螺纹螺柱，材质为 35CrMo，执行 HG/T20634-2009；螺母为管法兰专用螺母，材质 为 30CrMo，执行 HG/T20634-2009；压力等级，垫片执行 HG/T20631-2009，压 力等级≥Class 900，垫片执行 HG/T20633-2009。6）投标人应提供泵出口微启式安全阀定压建议值。

7）计量泵为液压隔膜式计量泵，隔膜采用双隔膜，隔膜寿命≥10000h，每台泵具有隔膜破裂保护措施，并且能远程传输报警。

8）脉冲阻尼器采用气囊式脉冲阻尼器，气囊材质为丁腈橡胶。脉冲阻尼器残余压力脉动小于 5%。制造商需提供每台泵配套的脉冲阻尼器的选型计算说明。

9）计量泵要求手动控制流量。

10）计量泵配置有自动补油阀。

11）制造商根据数据单对计量泵进行选型后，应提供每台泵的最大瞬时加速压头。

12）计量泵的进出口方向为下进上出。

3.2.2.2 制造、装配、焊接要求

1）传动装置、辅助设备、配管及配件的设计和制造应易于维修；

2）进出口法兰要平滑过渡，不得有凹凸现象。

3.2.2.3 材料

计量泵所选用的材料和零件应是全新的、高质量的，不能存在任何影响性能的缺陷。所选 材料应能满足环境条件及运行工况要求。

泵的设计与制造应符合所列标准与规范的规定，泵的壳体应采用铸钢，液缸过流部分材料采用 316L 制造，脉冲阻尼器的外壳材料采用 316L 制造。若制造商对泵的材料的选用另有规 定，应征得订购方的同意。

泵零件材料的选择需符合相关规范的要求。

3.2.4 电气专业

1）所有泵的零部件包括泵及辅助系统，应按 2 区IIB 组危险区域环境中的条件设计。

2）电动机为重载型感应式电动机，额定电压为 AC 380V 50Hz，工作制式为连续工作。

3）投标人提供的电机功率应满足泵额定轴功率的 1.1 倍。

4）所有电气设备均应满足防爆要求，电机的防爆等级不低于 ExdⅡBT4，外壳防护等级 不低于 IP55，绝缘等级不低于F 级，温升不超过 B 级。 5）电气和电子设备应适合在户外环境下露天运行，制造商应采取措施，防止外壳内部结 露和腐蚀。

6）电机冷却方式采用自然风冷。

7）电机电缆进线接口要求采用螺纹口，与防爆挠性管相连接。

8）联轴器及类似危险区应配有可装卸的安全保护罩。

4 检测和试验

4.1 检验

投标人应遵守用户批准的质量控制和检验程序。 除投标人进行的正常检验程序外，用户有权检验材料并对制造和测试进行现场监督。投标

人应提供用户的检验员自由出入制造商工厂的通道，并应提前通知工作计划。设备在未经用户 授权代表检测前不能装运或发货。

用户保留现场监督设备包装、材料检验和制作，目击见证测试和评定无损检测结果的权利。

4.2 校准 泵的投标人在工厂进行性能实验前，要完成泵轴和电机轴的对中校准。

泵的投标人在进行对中和栓接联轴器之前要提前通知用户代表，以便使其可以检验和批准校准程序。

在现场还应进行同样的对中校准过程。

4.3 测试 投标人的工厂性能测试程序应报请业主审批通过。

投标人在设备进行测试前，应对泵机组的各部件进行检测。投标人应对电机和泵进行特殊检测，并对整套泵机组进行测试，以核实其性能包括转速、功率、轴温、密封、泄漏、振动特 性等。

5 备品、备件及专用工具

5.1 投标人提供试运行时需要的备品备件、两年备品备件、配套维修检测所需的特殊专用工 具，应单独列出日常维修所需的备品备件详细清单并逐项报价，该报价将作为后期业主 采购配件时的谈判依据。

5.2 投标人提供的备件应单独包装，便于长期保存，同时备件上应有必要的标志，便于日后 识别。

5.3 投标人应提供设备维修所需的专用工具，以及专用工具清单和单价。 示例：

备品备件分项报价表

表 5-1     投产及试运备品备件及专用工具清单

表 5-2     两年备品备件及专用工具清单

注：1）投标人应提供货物的易损部件、消耗材料、关键部（配）件等必要的备品/备件，按本表格样式要求 单独报价，列明名称、规格、数量、编号、制造厂家及价格等。投标人提供的备品备件应是性能良 好、装卸更换方便的与原产品同型号、同规格的备品备件，并按一个大修期考虑易耗品的寿命。

2）试运行期间的备品备件费用，计入投标总价。

3）备品备件价格，暂不计入投标价格，但此项将作为招标方审核的重要方面。

4）如表格不够，可以另加辅助说明。

6 铭牌

6.1 计量泵应配设铭牌。铭牌由不锈钢材料制做，并使用不锈钢螺钉固定。制造商应将泵的 铭牌固定在泵体的明显位置上，铭牌至少应标明下列内容：

泵的铭牌上应包括：

- 制造商的名称及标志；

- 泵的型号；

- 额定流量、扬程、效率、轴功率、必需汽蚀余量；

- 进出口直径、重量及设备总重、泵的剖分形式；

- 制造日期等。 电机的铭牌上应至少标明：

- 制造商工厂名称

- 电动机名称

- 电动机型号

- 外壳防护等级

- 额定功率，千瓦（kW）

- 额定频率，赫（Hz）

- 额定电流，安（A）

- 额定电压，伏（V）

- 额定转速，转每分（r/min）

- 额定功率因数

- 绝缘等级

- 接线方式

- 制造厂出品年月、编号

- 重量

- 标志（对防爆电机，最低为 ExdIIBT4）

- 防爆合格证编号

6.2 铭牌上的文字应在现场条件下长期保持清晰可读。

6.3 铭牌上文字为中文，单位制为国际单位制。

7 涂漆、包装和运输

7.1 油漆和防护涂层

供货范围内的设备外表面先进行除锈，除锈级别应达到 GB/T 8923.1规定的 Sa2.5 级。涂 层施工可采用高压无气喷涂或刷涂，涂装结构为环氧富锌底漆（干膜厚≥60μm，涂覆道数 1~2 道）+环氧云铁中间漆（干膜厚≥160μm，涂覆道数 2~3 道）+氟碳面漆（干膜厚≥100μm， 涂覆道数 2~3 道），涂层干膜总厚度应≥320μm。要求外观平整，色泽柔和，手感光滑，触 摸无凹凸感。

涂色要求优先执行《油气田站场目视化设计规定》（油勘〔2017〕374 号）。《油气田站 场目视化设计规定》未规定的，执行《石油天然气工程管道和设备涂色规范》（SY/T0043-2020）。 7.2  运输要求

投标人必须遵守下列要求，除非有业主的书面指示，无任何例外：

1）应按照业主要求的批次发运货物。

2）法兰接口的包装应采用配对法兰中间夹以橡胶或塑料制盖板封闭，盖板的厚度不小于 3mm。

3）不允许不经验收就发运货物。

4）投标人应将定单中规定的由投标人提供的货物的安装、调试和试运工具、配件和消耗 品与货物一同发运。

5）零配件采用木箱包装。

6）设备需设吊装环。

7）按合同规定的供货范围及交货时间将货物运到指定地点。

8）包装和运输应符合《压力容器涂敷与运输包装》(NB/T10558-2021)中的有关规定。

8.3 装卸要求

每个货物集装箱、板条箱、包装箱都必须在上面或侧面用油漆或其它方式刷上清晰可读的运输防护标志，如防水、防晒、不准倒置等标志，需标识吊装重心，并在装卸时严格遵守相关 要求。

8 提交文件

所有提交文件、图纸和计算公式都应采用国际单位制。

8.1    投标提交的文件投标时，投标人应对本技术规格书进行逐条应答，并提供详细的设备技术特点描述及选型

计算数据表，应包括但不限于下列文件： 对技术规格书的应答；

如果投标文件对招标技术文件有偏离，应在投标文件中列出偏差表； 制造商清单；

业绩表/跟踪报告； 制造/检测时间计划；

与设计、制造、测试和检测相关的技术标准以及具体的检验与测试指标； 对计量泵及其配套系统的质量、可靠性、使用寿命、技术服务与相关责任的承诺；

计量泵及其配套系统的布置图、外形尺寸、接管尺寸图（包括地脚螺栓位置）； 计量泵的总重量、吊点等； 对供配电、仪表等外部配套系统的要求和详细技术参数； 设备供货清单（包括备品备件、专用工具清单）。

8.2 签订技术协议时提交的文件（份数按合同要求） 签订技术协议时，中标人应对本技术规格书进行逐条应答，并提供详细的设备技术特点描

述及选型计算数据表，应包括但不限于下列文件： 对技术规格书的应答（应答要求见第一部分 4.8.6 节）； 技术偏离表；

制造商清单； 制造商需提供每台泵配套的脉冲阻尼器的选型计算说明； 制造商需提供每台泵的最大瞬时加速压头；

计量泵及其配套系统的布置图、外形尺寸、接管尺寸图（包括地脚螺栓位置）； 计量泵的总重量、吊点等； 对供配电、仪表等外部配套系统的要求和详细技术参数； 投标文件中须提供配套电机厂家的供货承诺书。

8.2 订货后提交的文件

在中标之日起 2 周之内，投标人必须向业主提供下列送审文件（份数按合同要求） 计量泵及附件的布置图、外形尺寸、接管尺寸图、基础图（包括地脚螺栓位置）； 计量泵的总重量（包括干重、操作重及充水重）、吊点等； 对供配电、仪表等外部配套系统的要求和详细技术参数；

设备清单。

在中标之日起 4 周之内，投标人必须向业主提供下列施工文件（份数按合同要求） 设备总图及设备总重；

主要零部件图及其重量、装运尺寸； 设计计算书（包括工艺计算等）； 有关设计、制造、检验标准和检验方法； 设备电气数据表；

涂漆。

8.3 随机资料

交货时，投标人应随设备给业主提供下列资料（份数按合同要求） 使用说明书；

安装维护手册； 泵的总图（包括各部件及其材质）； 泵试运及质量检验报告； 泵的安装图（包括各个尺寸）及安装使用说明书； 产品合格证书；

投标人应向用户提供相关主要部件的材料检验报告和合格证书，如泵壳、轴等； 试运转及两年的备品备件清单； 设备供货清单（包括备品备件、专用工具清单）； 操作、维修手册（中英文对照版本，中文为简体）；

有关试验报告； 易损件清单； 其它。

9 技术服务

9.1 技术支持

—投标人应提供现场安装前单体试压的程序及具体要求，并提供安装程序。

—投标人应提供现场安装需要的特殊工具。

—投标人应派有经验的工程师到现场指导安装。当业主通知投标人要投产运行时，投标人 应派有经验的工程师前往现场配合试运和调试工作（包括就地单体调试和站控系统调试）。

—当设备出现故障或不能满足操作要求时，投标人应排除故障。

—当设备需要维修或更换部件时，投标人应根据业主的要求派有经验的工程师到现场进行 技术支持。

—技术服务的费用由投标人承担。

9.2 培训

—投标人应提供对操作人员的安装和维护培训工作。

10 验收

10.1 工厂验收

交货前半个月通知业主，由业主在交货前 7 天派 1-2 人到工厂进行预验收。检查产品加工 过程中质量记录、产品性能检验报告、联合调试等有关情况。且由业主或业主委托的驻场监理 签字准予发货。

10.2 到货验收

货物到达业主指定库房（或现场）后，由中标人派人员参加拆箱验收。并由业主指定代表、 业主、中标人签字确认。

10.3 中间验收

产品在现场由中标人派现场技术人员进行最后检查调试并指导监督安装。并由现场监理、 施工单位、现场技术人员签字确认。

10.4 最终验收

工程全线试运72 小时以上。由业主和中标人签字确认。

11 售后服务

11.1 中标人（制造厂）在中华人民共和国境内常设服务机构，应提供足够的备品、备件和技术 服务。

11.2 当设备出现故障或不能满足业主要求时，中标人应按业主要求排除故障，直到业主满意为 止。

11.3 在保修期内，当设备需要维修或更换部件时，如有需要，中标人应派有经验的技术人员到

现场进行技术支持；国内调配时间不超过 24 小时，国外调配不超过 20 天。

11.4 投标人应在中华人民共和国境内常设服务机构，并提供技术服务。当业主需要中标人提供

服务时，中标人应在 2 小时内作出答复，（如必要）在 24 小时内派技术人员到现场，确需国

外派员时不超过 20 天。

11.5 在质保期内，中标人负责对业主提出的质量异疑做出书面答复。确属质量问题时，中标人 应及时采取保护措施且负责免费更换。并相应延长其保质期。

12 其他特殊要求

投标人需应根据业主的要求，将供货范围内的设备的三维模型及所有文档交付设计单位。 设备现场安装完成后，投标人应根据现场实际安装情况重新核实并提交设备三维模型，投标人 应满足项目数字化交付的相关要求。

设备投标人应根据业主的相关要求，制作并安装设备数字标签（安装有二维码及电子标 签的设备铭牌）。数字标签采用 316 不锈钢材质，长 120mm、宽 60mm、厚 1mm，铭牌正面 为设备信息，背面为二维码。

13 保证和担保

投标人应保证所供的设备在使用期间不会出现材料、设计和制造工艺等方面的缺陷。若 在使用期间出现任何上述缺陷，投标人必须进行必要的更换和维修。如果自到货后起 18 个月

内或投运 12个月内（以先到为准），出现由于设计﹑工艺﹑材料﹑制造和运输的缺陷，投标 人应免费替换有缺陷的产品。

第四部分 数据单

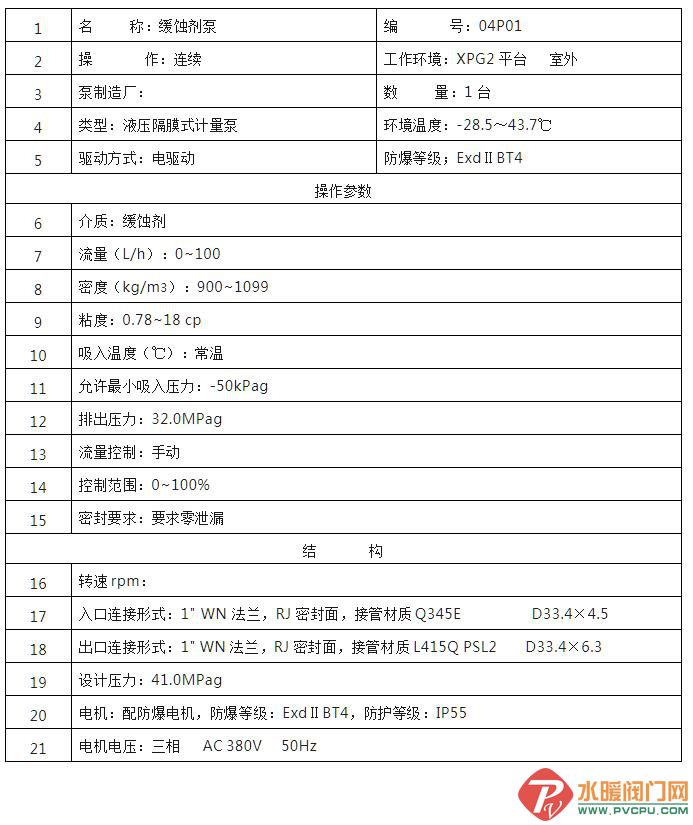

表 4-1 缓蚀剂泵数据表
