COVAL SAS 总部位于法国蒙特利尔，是一家设计、生产和销售真空元件和系统的公司，产品覆盖包装、汽车、食品加工、塑料加工和航空等领域。

前不久 COVAL 发布其最新的微型真空泵 MPXS。公司表示，此产品具有超紧凑的特点，并配备了高性能的通信能力。

▲ COVAL 发布的 MPXS 微型真空泵 来源：COVAL

MPXS 系列产品可以成为配备在机器人操控或自动化系统上的智能真空泵。它的宽度只有 12.5 毫米，重量仅 87 克，是现今最小的真空泵。紧凑的尺寸意味着它可以安装在真空吸盘或许多限制空间内，适用于自动化、电子和制药等行业。

由于采用了单级文丘里技术，MPXS 系列微型真空泵可以迅速达到 85% 的极限真空度。以下是其核心真空装置——文丘里管。

文丘里管（Venturi tube）‌是一种利用文丘里效应的装置，其原理基于伯努利定理。所以在了解其内部结构之前，要知道什么是文丘里效应。

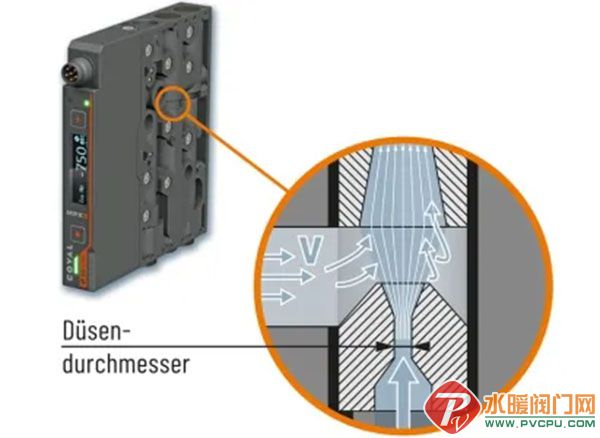

▲ MPXS 微型真空泵内部的文丘里管 图片来源：COVAL

文丘里效应也叫文氏效应，此现象以其发现者意大利物理学家文丘里（Giovanni Battista Venturi）命名。当气体或液体在文丘里管中流动时，由于管道截面积的变化，流速会增加，压力会降低。

通俗地讲，此效应是指在高速流动的流体附近会产生低压，从而产生吸附作用。利用这种效应可以制作出文丘里管，用于测量流量或为流体提供外部吸力。

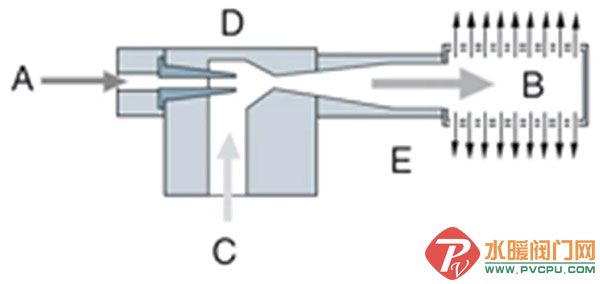

▲ 文丘里管内部构造 图片来源：COVAL

文丘里管由几部分组成：入口段、收缩段、喷嘴和扩散段。在入口段 A，气体以一定的速度流入；在收缩段 D，管道逐渐变窄，喷嘴处达到最窄处，流速最大，真空由周围腔室中的气体流动产生，从 C 处吸附气体。‌这些气体进入混合室 E，穿过消声器 B 排出。

据公司官网介绍，MPXS 产品拥有 0.53 和 0.92 SCFM（全称 Standard Cubic Feet per Minute，即标准立方英尺每分钟，英制流量单位，用于表示在标准温度和压力条件下的气体流量）两个功率级，多功能性使其可适应更多应用程序的需求。

MPXS 在操作的各个阶段为用户提供信息。COVAL 表示，该系统配备了人机界面（HMI），方便使用者操作、诊断和维护。此外，IO-Link 集成通信接口支持快速安装、连续诊断、集中参数设置以及更高级别协议（如 EtherNet/IP、PROFINET 和 EtherCAT）的通信端口。

据悉，本产品可作为独立模块工作或根据实际应用场景进行并联，最多可并联八个模块，以满足设备所需真空度。

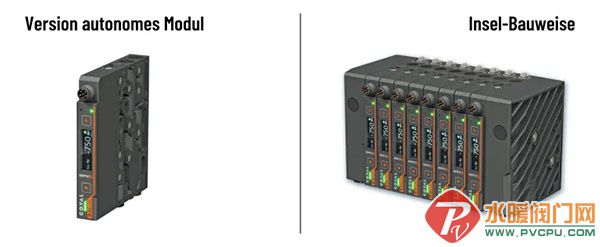

▲ MPXS 独立与多级模块 图片来源：COVAL
